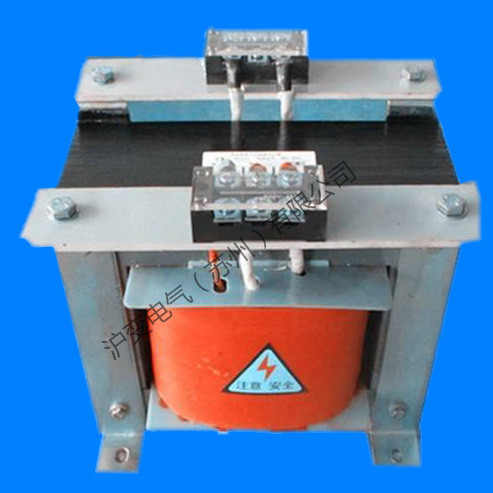

BK單相變壓器
產品概述
BK系列系列控制變壓器適用50-60Hz電壓至500V的電路中。
■產品特點
本系列變壓器采用進口材料和嚴謹設計，具有性能優良，工作可靠，適應性廣等特點。按結構可分為殼式，安裝方式均為立式。
■ 使用范圍
該系列控制變壓器通常用作機床控制電器或局部照明燈及指示燈的電源之用。本變壓器符合JB/T9646及相關標準。
產品參數
|
輸入電壓：220v |
額定電壓±10% |
環境溫度 |
-15℃-+40℃ |
|
輸出電壓：220v12v 24v等 |
額定電壓+5%(空載) |
海拔高度 |
<1000m |
|
效率 |
≥95% |
相對濕度 |
<90% |
|
波形失真 |
無附加波形失真 |
安裝場所無嚴重影響變壓器絕緣的氣體蒸汽、化學沉積、灰塵、污垢及其它爆炸性和腐蝕性介質. |
|
|
功能 |
具有輸入電壓、輸出電壓、電流指示 |
||
|
保護 |
具有過流保護可長期無人值守工作 |
||
|
絕緣電阻 |
≥50M |
||
|
電氣強度 |
工頻正弦電壓2000V歷時1分鐘無擊穿及閃絡現象 |
凡不符合上述規定的特殊使用條件,應由使用單位和我廠協商確定 |
|
■規格型號外形及安裝尺寸：
|
型號 |
輸入電壓 |
輸出電壓 |
安裝尺寸（A×C）mm |
安裝孔（K×J） |
外形尺寸（B×D×E）mm |
|
|
BK-25VA |
220V±10% |
6V |
65×50 |
5×7 |
76×80×77 |
|
|
BK-50VA |
70×60 |
6×8 |
87×94×87 |
|||
|
BK-100VA |
85×65 |
6×8 |
97×101×92 |
|||
|
BK-150VA |
85×75 |
6×8 |
108×100×101 |
|||
|
BK-200VA |
85×80 |
6×8 |
108×107×101 |
|||
|
BK-250VA |
95×95 |
8×11 |
120×105×112 |
|||
|
BK-300VA |
95×105 |
8×11 |
120×115×112 |
|||
|
BK-400VA |
110×100 |
8×11 |
147×123×135 |
|||
|
BK-500VA |
110×100 |
8×11 |
147×138×135 |
|||
|
BK-800VA |
135×119 |
8×11 |
147×148×135 |
|||
|
BK-1000VA |
135×135 |
8×11 |
147×158×150 |
|||
|
BK-1500VA |
150×140 |
8×11 |
180×220×195 |
|||
|
BK-2000VA |
155×170 |
8×11 |
190×220×215 |
|||
|
BK-2500VA |
165×175 |
8×11 |
215×230×240 |
|||
|
BK-3000VA |
165×1180 |
8×11 |
215×245×240 |
|||
|
BK-5000VA |
195×195 |
8×11 |
250×265×280 |
|||
■使用注意事項
使用說明：
1、周圍空氣溫度-25℃至+40℃，24小時的平均值不超過+35℃；
2、安裝地點海拔不超過2000m；
3、大氣相對濕度在周圍空氣溫度為+40℃時不超過50%，在較低溫度下可以有較高的相對溫度，最濕月的平均最大濕度為90%，同時該月的月平均最低溫度為+25℃，并考慮到因溫度變化發生在產品表面的凝露。
4、無劇烈震動和沖擊振動的地方。
5、不受雨雪侵襲的地方。
6、電壓波形近似正弦波。
注：其它特殊要求在技術協議中再行規定
